Architect en softwareontwikkelaar Kenny Geyskens ontwierp een tool waarmee Microsoft ‘Power BI’ ook 3D modellen kan tonen. Hiermee krijgt de ontwerper direct inzicht in hoeveelheden, kosten of clashes, ondersteund met 3D weergave in de gewenste kleurcodering. Elke ontwerper kan met Power BI inzicht en communicatie rond het BIM model verrijken en met een druk op de knop relevante informatie van het model uitlichten.
De omschrijving van Power BI die Microsoft geeft is wat abstract: ‘Power BI is een geharmoniseerd, schaalbaar platform voor selfservice en business intelligence (BI) voor ondernemingen. Het programma maakt verbinding met alle mogelijke data en visualiseert het met een opname van de visuals in de apps die u elke dag gebruikt.’
Geyskens zag direct de waarde die deze tool heeft voor de architect, de constructeurs, de bouwers en gebouwbeheerders rond het Bouw Informatie Model. “Power BI is een tool van Microsoft om alle soorten dashboards te maken. Het koppelt data uit verschillende databronnen aan interactieve visuals zodat je snel overzicht krijgt in bedrijfsprocessen. Het is een heel toegankelijke tool en het werkt in die toepassingen heel goed.”
BI(M)
Bouw Informatie model is een grote hoeveelheid data achterliggend aan een model. Om deze hoeveelheid data toegankelijker te maken voor verschillende partijen zou Power BI ingezet kunnen worden bedacht Geyskens. “Alleen, Power BI werkte tot voorheen enkel met 2D weergaven zoals grafieken en tabellen. Deze werden vooral gebruikt voor sales, marketing en boekhoudige doeleinden. Ik besloot daarom om een extensie te schrijven waarmee je in Power BI een 3D model kan weergeven.” Geyskens ontwikkelde reeds al applicaties voor bouwpakketten zoals SketchUp, Revit en Archicad. Het was dus geen bijzonder moeilijke opgave om met deze ingeving aan de slag te gaan.
Als thesis voor zijn architectuurstudie, ruim elf jaar geleden, onderzocht Geyskens of het invoeren van gebouwen in een Vlaamse database kon worden geautomatiseerd met SketchUp. “Ik was toen al fervent SketchUp gebruiker. Ik zag het voor mezelf eigenlijk als een mooie uitdaging om zo’n tool te ontwikkelen. En dat is gelukt. "Met mijn diploma weten mensen dat ik architect ben”, dacht ik, “Laat ik nu maar even dat programmeren onder de knie krijgen.” De afgelopen 11 jaar heeft Geyskens dan ook allerhande uitbreidingen en integraties ontwikkeld voor bedrijven wereldwijd.
3DBI
Met de extensie van Geyskens genereer je vanuit een Revit, SketchUp of IFC model, direct in Power BI, een 3D weergave van het ontwerp. “3DBI is een aangepaste visual die we hebben gebouwd voor Microsoft Power BI. Of het nu gaat over het weergeven van hoeveelheden, een planning bij gebouwbeheer, logistiek, voorraadbeheer of orderpicking, maakt niet zoveel uit. Alle data kan met 3DBI in hun ruimtelijke context worden gevisualiseerd. "En dat is dé kracht van 3DBI, ruimtelijk inzicht creëren ongeacht de gegevens.”
Momenteel ondersteunt 3DBI Revit en SketchUp modellen alsook IFC bestanden. Hieruit kan een 3D-model worden gegenereerd dat geschikt is voor de 3DBI-viewer in Power BI. “We bieden de tools die nodig zijn om deze interactieve 3D-visuals zelf te maken aan.”

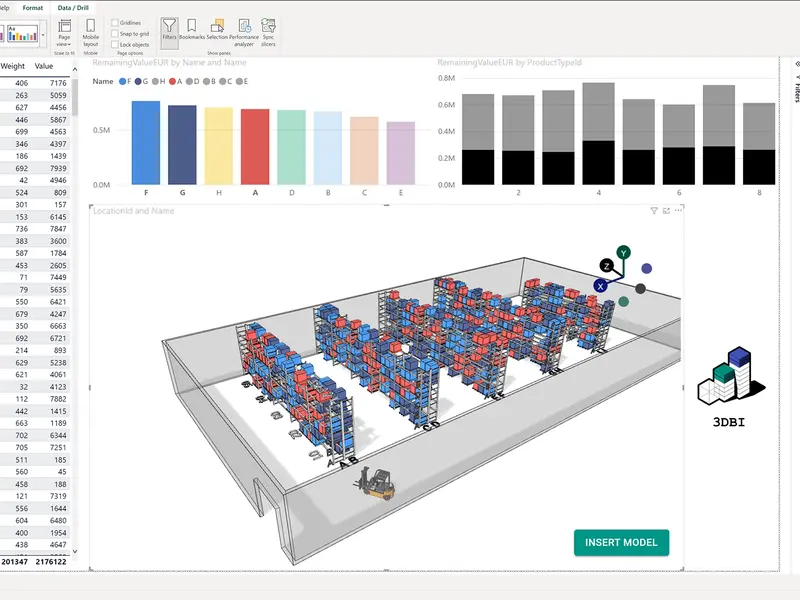

Het is in Power BI eenvoudig om data te koppelen. Zo kan de kost voor het vloeren van een gebouw, de kost per kubieke meter beton, het type deuren per verdieping of het aantal lichtarmaturen makkelijk worden verbonden met tabellen en grafieken. En met 3DBI nu dus ook in 3D-modellen, waar je als ontwerper geheel zelf mee aan de slag kunt. "Je kan zelfs kleurcoderingen toevoegen aan bijvoorbeeld dozen in een voorraadmagazijn." aldus Geyskens.
Naast de vele mogelijkheden van 3DBI, is het ook zeer gebruiksvriendelijk. Zo kan het dashboard via de telefoon of tablet worden geraadpleegd.
Inmiddels blijkt het een zeer gewilde toevoeging te zijn. “Partijen wereldwijd downloaden 3DBI. Je kunt het programma zelf helemaal inregelen en naar jouw wens visualiseren. De extensie op Revit en SketchUp genereert het 3D model met een druk op de knop.”
Real Time Building Information
In het verlengde van 3DBI, maakt de tool ‘RTBI’, een real-time bi-directionele koppeling tussen Revit en Power BI. “De klant kan het model tijdens de ontwerpfase aftoetsen en de gegevens direct weer importeren in Revit. Dankzij deze rechtstreekse communicatie zie je in Power BI bijvoorbeeld direct als er een vloeroppervlak vergroot is, of een scheidingswand ingekort. Andersom kunnen elementen in Revit ook weer rechtstreeks worden geselecteerd of ingekleurd op basis van gegevens in Power BI.
Met 3DBI en RTBI krijgen ontwerpers er twee krachtige tools bij om met opdrachtgevers en collega's te communiceren over lopende projecten. "Met 3DBI is alles naar eigen inzicht in te vullen. De tool is bijzonder vrij en voor iedereen", vertelt Geyskens die sinds kort de naam van zijn bedrijf KG-dev wijzigde naar INFORMAXYZ.
