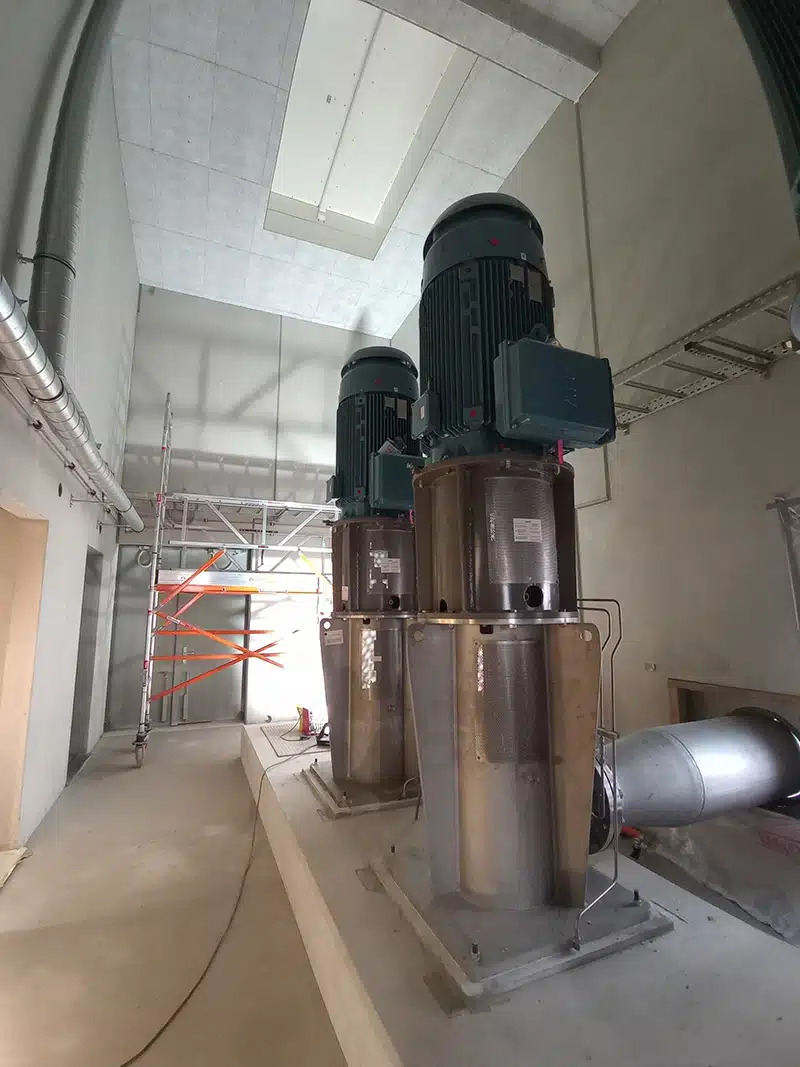

De plaatsing van de pompen in het
koelwaterpompgebouw van het Porthos project op de Maasvlakte is een duidelijke mijlpaal in de uitvoeringsfase. Voor twee collega’s die in de UO fase een bijdrage konden leveren, was dit een mooie aanleiding om de locatie te bezoeken en het resultaat in het echt te zien. In de ontwerpfase lag de focus op integrale BIM coördinatie, juist omdat dit onderdeel technisch complex is en veel disciplines samenbrengt.

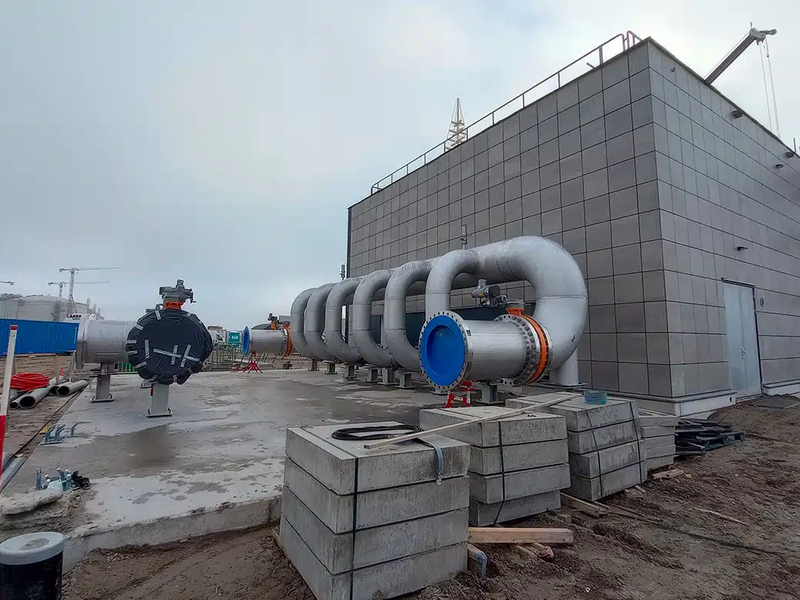

Porthos is een grootschalig initiatief dat zich richt op het transport en de opslag van CO2, ook wel CCS genoemd, vanuit de industrie in de Rotterdamse haven naar lege gasvelden onder de Noordzee. Het koelwaterpompgebouw vormt een essentieel onderdeel binnen deze infrastructuur, omdat het direct raakt aan betrouwbaarheid, continuïteit en veiligheid. Juist daardoor is het belangrijk dat ontwerp en uitvoering naadloos op elkaar aansluiten en dat er vroegtijdig grip is op raakvlakken.
Meerdere leveranciers en disciplines in één betrouwbaar BIM model

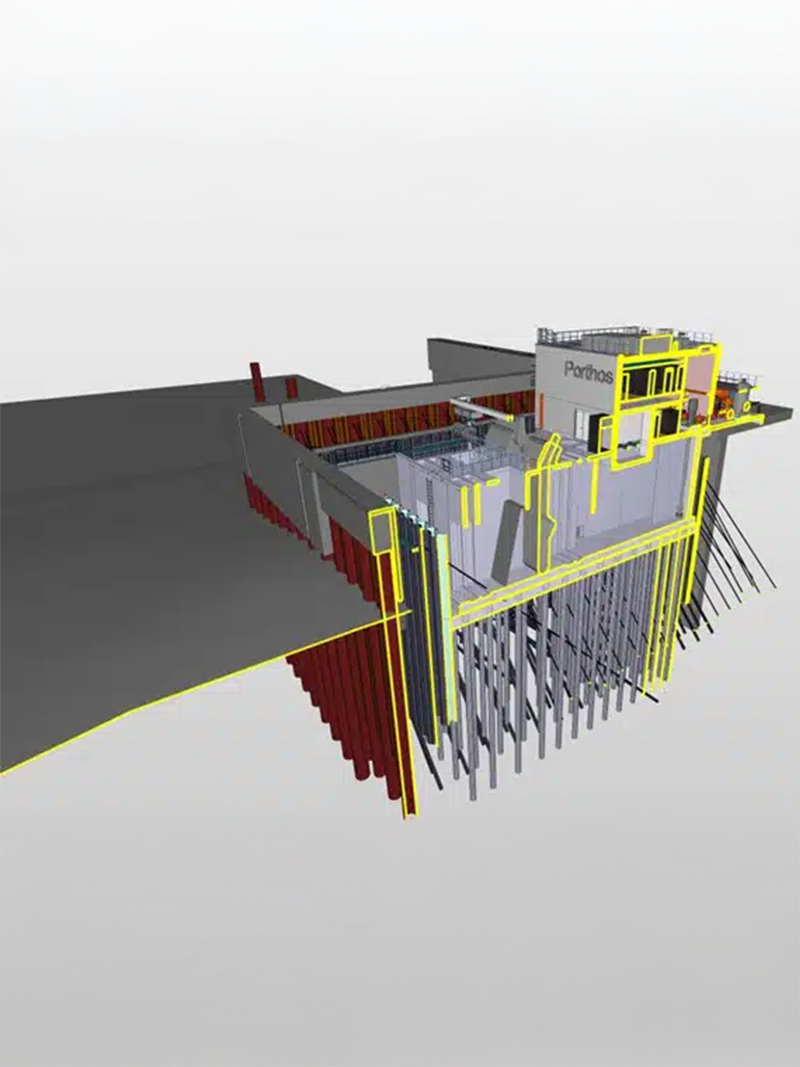

In de UO fase kon de aannemer worden ondersteund met de bouwkundige uitwerking en met BIM. Een kernuitdaging binnen dit project was het samenbrengen van meerdere leveranciers en disciplines in één betrouwbaar BIM model dat gedurende het proces actueel bleef. Zware pompinstallaties, leidingtracés, funderingen, civiele betonconstructies en bouwkundige schillen vragen om een hoge mate van precisie, goede afstemming en duidelijke verantwoordelijkheid.
Omdat veel onderdelen dicht op elkaar zitten en toleranties beperkt zijn, kan een kleine afwijking direct gevolgen hebben voor montage, toegankelijkheid en onderhoud. Het succes zit dan niet in één model op zich, maar in de kwaliteit van afspraken, de discipline in revisies en de manier waarop detailkeuzes worden vastgelegd en gecontroleerd.
Specifiek binnen dit project speelden onder andere de volgende aandachtspunten een rol.
- Beperkte ruimte en strakke toleranties rondom de opstelling van de pompen.
- Complexe sparingen en doorvoeren in civiele en bouwkundige constructies.
- Het samenbrengen van leveranciersmodellen en het consequent actualiseren van het totaalmodel.
Beheersbaarheid van complexiteit
Door BIM sessies en gerichte afstemming is het gelukt om de complexiteit beheersbaar te maken en faalkosten te beperken. De plaatsing van de pompen laat goed zien hoe een zorgvuldig afgestemd BIM model bijdraagt aan een voorspelbare en maakbare uitvoering. In dit soort omgevingen is maakbaarheid geen abstract begrip, maar een optelsom van details, waaronder maatvoering, bereikbaarheid, clashes, volgordelijkheid en werkruimte.
Een waardevol element in dit traject is dat het digitale ontwerp nu letterlijk vorm krijgt in beton en staal. Dat is het moment waarop zichtbaar wordt of alle keuzes, controles en afspraken in het model ook daadwerkelijk kloppen in de praktijk. De combinatie van bouwkundige uitwerking, discipline overstijgende afstemming en een actueel BIM model maakt het verschil tussen improviseren op locatie en gecontroleerd bouwen volgens plan.
