Engineering van vraag tot oplossing - onder de Rijnhavenbrug

De Gemeente Rotterdam kreeg te maken met een concreet vraagstuk: kan een ponton veilig onder de Rijnhavenbrug manoeuvreren om geplande werkzaamheden uit te voeren in de haven? Het lijkt een eenvoudige logistieke vraag, maar in een omgeving als de Rijnhaven, waar zicht en ruimte beperkt zijn, is het antwoord allesbehalve vanzelfsprekend. Aan de basis van een veilige uitvoering ligt één essentieel aspect: betrouwbare informatie.

3D-inmeting boven en onder water

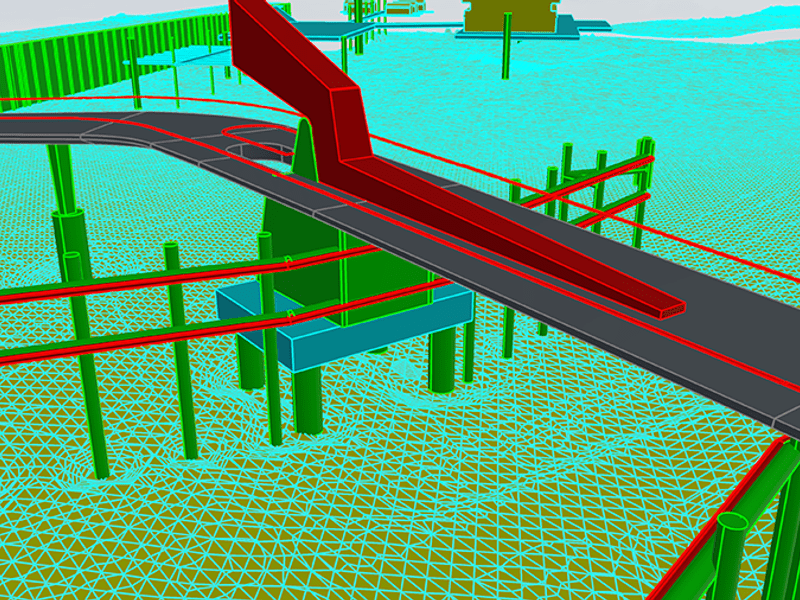

Om elk risico op giswerk of misrekening uit te sluiten, bracht Leap3D het volledige gebied rondom de brug in kaart. Boven water werd gebruikgemaakt van 3D-laserscanning (RIEGL VZ400i) om de brugconstructie en omgeving nauwkeurig te scannen. Onder water werd met multibeam sonar de bodemstructuur en aanwezige objecten tot in detail vastgelegd. Het resultaat? Een integrale puntenwolk die diende als basis voor een geometrisch gevalideerd 3D Revit-model. Hierin zijn alle relevante obstakels visueel en technisch opgenomen, inclusief die welke een mogelijke doorgang van het ponton in de weg zouden kunnen staan.

Betrouwbare data als dragend kader voor planning

De kracht van deze aanpak zit in het combineren van technologie met praktische toepasbaarheid. De gemeente kreeg niet alleen een antwoord op de vraag of het ponton kon passeren, maar kon op basis van de aangeleverde modellen ook andere werkzaamheden zorgvuldig inplannen. Denk aan:

• Vroegtijdige risicosignalering
• Aanscherping van uitvoeringsscenario’s
• Optimalisatie van de inzet van materieel en tijd

Zo werd niet alleen de veiligheid gewaarborgd, maar ook de efficiëntie van het gehele werkproces verhoogd.

Van vraag tot veilig verantwoord antwoord

Een geslaagd project begint bij een nauwkeurig en actueel beeld van de werkelijkheid. Door te investeren in 3D-inmeting en modellering beschik je als opdrachtgever over een fundament van betrouwbare data waarop je kunt bouwen, letterlijk én figuurlijk. Of het nu gaat om bruggen, onderdoorgangen, kademuren of utiliteitsbouw: Leap3D vertaalt de fysieke omgeving naar digitale helderheid. Met maatwerkmodellen en hoogwaardige visualisaties stellen we overheden, aannemers en ingenieursbureaus in staat om gefundeerde keuzes te maken.

Meer weten?

Benieuwd wat wij voor jouw project kunnen betekenen? Neem contact met ons op via het formulier op deze pagina, we denken graag mee over een slimme en veilige uitvoering.
